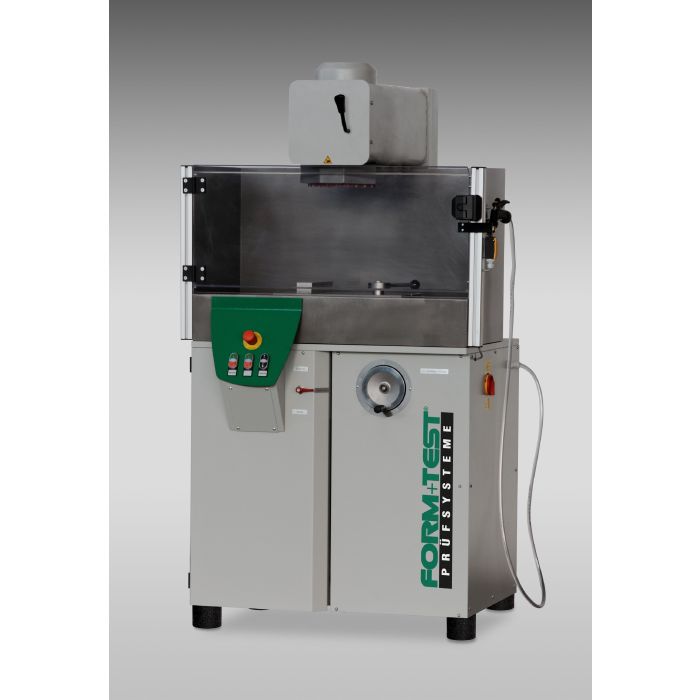

Probenschleifmaschine PSM 3/230

Best.-Nr.: P0500-V17
Nachfolgemodell der WSM 3/230
für Würfel mit 150 bzw. 200 mm

Diamantschleifscheibe Ø 230 mm
Bestückung: 28 Segmente 20 x 8,5 x 6 mm
Schleifbereich 220 x 220 mm
Schwenkbereich r = 390 mm
Planparallelität über 200 mm 0,05 mm
Einspannhöhe max. 350 mm
Einspannhöhe min. * 40 mm (abhängig von der/den Einspannvorrichtungen)
Höhenverstellung des Schleiftisches pro Umdrehung 0,25 mm

Planschleifmaschine mit höhenverstellbarem Schleiftisch. Mittels Handrad wird der Schleiftisch über ein Hubelement höhenverstellt (elektrische Höhenverstellung optional).

Schleiftisch korrosionsgeschützt durch chemische Vernickelung

Der energieeffiziente Maschinenantrieb mit Sanftanlauf und die Topfscheibe sind oben im Schwenkarm eingebaut. Die genaue Führung und die Leichtgängigkeit des Schwenkarms wird über eine Speziallagerung erreicht.

Die Kühlwasserzufuhr erfolgt zentral durch die Schleifspindelhohlwelle. Dadurch wird erreicht, dass die gesamte Wassermenge zum Kühlen der Segmente verwendet wird. Der Schleifscheibenschutz mit Bürstenabstreifer verhindert starkes Zerstäuben des Kühlwassers.

Der gesamte Arbeitsraum ist mit einem Edelstahl-Spritzwasserschutz mit abgeschrägten Auslauf ummantelt. Pflegeleichte Ausführung für den Reinigungsprozess. Frontseitig aufklappare Plexiglas-Schutztüre mit Sicherheitsschalter zum Beschicken.

Ergonomisch angebrachte Bedienteile. Maschinenlagerung auf Stellfüßen.

- mit Spannvorrichtung für Würfel 150 x 150 mm bis 200 x 200 mm
- mit Schleifscheibe Ø 230 mm
- ohne Schlammfang
- ohne Pumpe
- ohne elektrische Höhenverstellung

Abmessungen: B 954 x T 943 x H 1846 mm
Aufstellfläche / Fundament: 950 x 670 mm
Gewicht: ca. 685 kg
