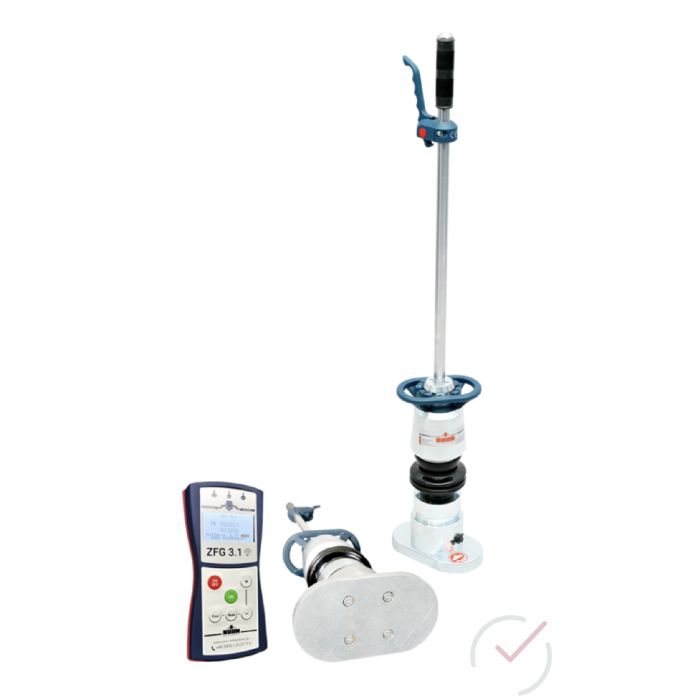

Leichtes Fallgewichtsgerät MINI 3.1 5 kg Fallgewicht, ovale Lastplatte 190 x 110 mm inkl. GPS, WLAN, Software

Art.-Nr.: P01.00059

https://www.zorn-instruments.de/leichte-fallgewichtsgeraete/zorn-mini/

zur Bestimmung des dynamischen Verformungsmoduls Evd in Leitungsgräben ab 120 mm Breite

Leichtes Fallgewichtsgerät zur Bestimmung des dynamischen
Verformungsmoduls Evd in Anlehnung an TP BF-StB, Teil B 8.3. und
ASTM E2835-11(2015). Maximale Normalspannung unter der ovalen
Lastplatte: 0,2 MN/m², mit 5kg Fallgewicht und kalibrierter Stoßkraft 3,535
kN/m². Das ZORN MINI eignet sich insbesondere zur schichtweisen
Qualitätsprüfung der Verdichtung von Verfüllmaterialien in Leitungsgräben
ab 120 mm Breite (z.B. LWL-Breitbandkabel). Inklusive integriertem WLAN
Modul zur drahtlosen Übertragung der Messdaten auf Smartphone, Tablet
oder PC, sowie integriertem GPS-/ GNSS-System (deaktivierbar) zur
Positionsbestimmung und Speicherung.

Die angezeigten EVD Werte liegen in demselben Bereich wie die des ZFG 3.1

ABER: Es kann Unterschiede in den Werten geben, wenn man mit beiden Geräten an derselben Stelle prüft. Das liegt dann an der geringeren Prüftiefe des MINI. Die beträgt 150-200 mm. Das ZFG 3.1 mit 300 mm Platte und 10 kg Gewicht prüft etwa 500-600 mm tief. Dh. je nach Schichtaufbau bekommt man gleiche oder unterschiedliche Werte.
